目前，國內(nèi)護(hù)坡工程包括小塊護(hù)坡和大型護(hù)坡，一次澆筑混凝土。根據(jù)工程分類，可分為鐵路路基護(hù)坡、河岸護(hù)坡、路基護(hù)坡、山坡護(hù)坡等。

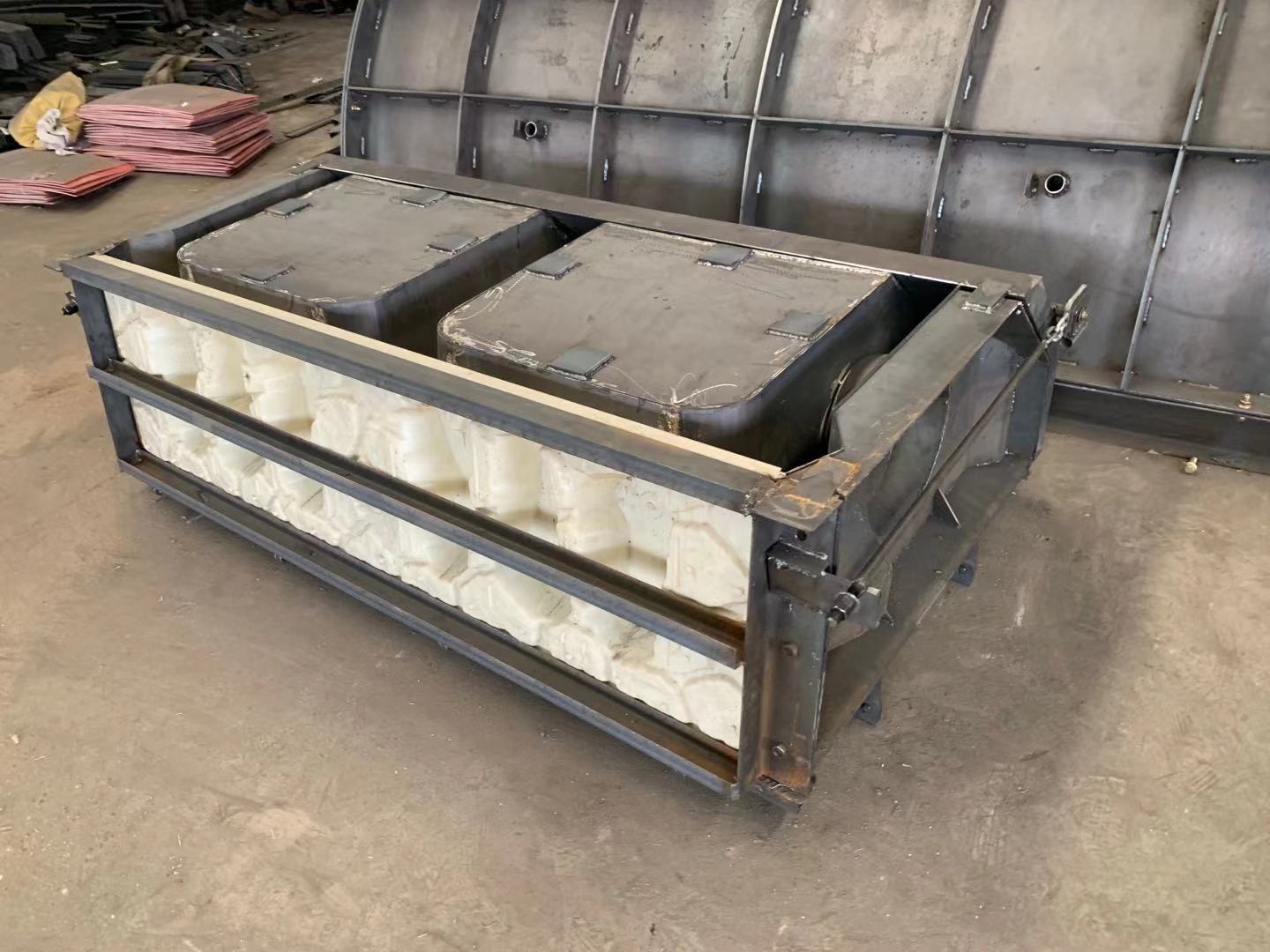

根據(jù)使用工具的分類，可分為塑料護(hù)坡模和鋼護(hù)坡模。這里的區(qū)別主要是小型預(yù)制砌塊和大型混凝土現(xiàn)澆護(hù)坡的區(qū)別。施工方一般根據(jù)甲方設(shè)計(jì)圖紙定制。小型塑料護(hù)坡模具主要包括：六角形塊、鏈條塊、三角形塊、小網(wǎng)格護(hù)坡等；大型鋼模具主要包括拱形骨架、截水骨架、方形骨架、菱形骨架等護(hù)坡工程。

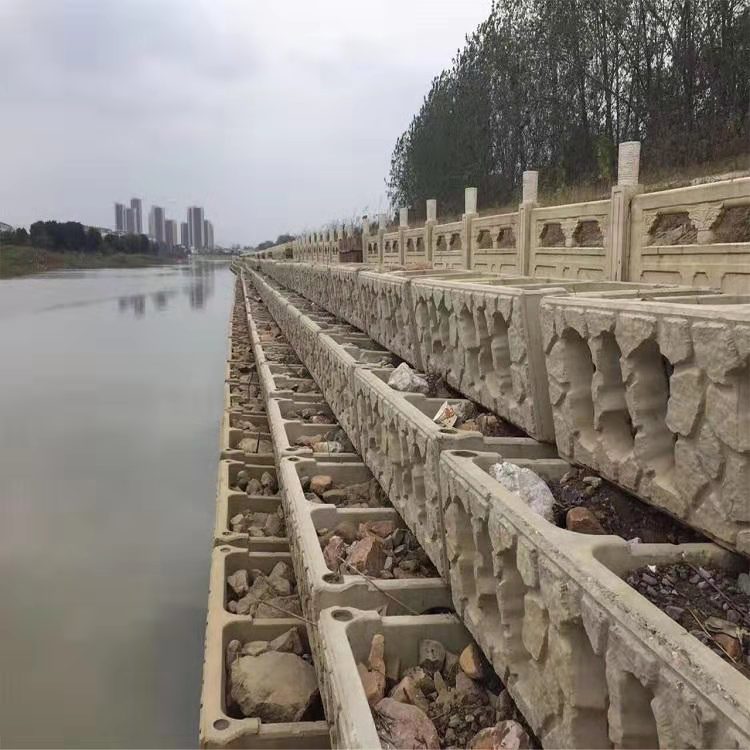

根據(jù)具體工程中使用的模具分類：鐵路路基護(hù)坡采用各種骨架護(hù)坡和小六邊形塊；河岸護(hù)坡采用聯(lián)鎖塊；采用骨架和框架護(hù)坡進(jìn)行路基護(hù)坡防護(hù)；山地護(hù)坡采用方形骨架護(hù)坡等。
這是我國廣泛使用的幾種護(hù)坡項(xiàng)目，但部分地區(qū)會(huì)根據(jù)地形要求設(shè)計(jì)不同形狀和尺寸的新型護(hù)坡。對(duì)于這些護(hù)坡項(xiàng)目，我們應(yīng)該找廠家定制專門的護(hù)坡模具。
盡管惡劣的自然環(huán)境是河流護(hù)坡用混凝土護(hù)坡塊嚴(yán)重腐蝕和剝落的主要原因。然而，人們不能人為地改變環(huán)境，而只能通過改性混凝土材料來適應(yīng)環(huán)境。因此，只有針對(duì)面臨的使用環(huán)境，提高混凝土護(hù)坡塊的耐久性，才能延長其使用壽命。建議采取以下措施，以提高混凝土護(hù)坡塊的耐化學(xué)腐蝕性和破壞性：
1）加強(qiáng)護(hù)坡塊的生產(chǎn)管理。生產(chǎn)過程中嚴(yán)格控制混凝土配合比，新拌混凝土材料攪拌均勻，成型過程中振搗到位，嚴(yán)格遵守產(chǎn)品養(yǎng)護(hù)制度。如果企業(yè)不能保證成型半成品在整個(gè)過程中進(jìn)行濕養(yǎng)護(hù)，可以考慮使用表面養(yǎng)護(hù)劑來改善產(chǎn)品的養(yǎng)護(hù)條件，提高保水性，加快產(chǎn)品表面的硬化速度。混凝土砌塊的侵蝕和剝落從表面開始。混凝土最終凝固前，應(yīng)進(jìn)行原漿抹灰和拋光，以提高產(chǎn)品表面的密實(shí)度；也可以通過表面浸漬和表面涂層來降低混凝土表面的滲透性。
2)護(hù)坡塊的混凝土強(qiáng)度值應(yīng)提高，并適當(dāng)吸引一定量的氣體，以防止混凝土砌塊的混凝土“浸一烘”循環(huán)破壞。混凝土的組成、配合比、養(yǎng)護(hù)條件和密實(shí)度決定了它在飽滿狀態(tài)下的耐受性“沒一烘"循環(huán)破壞的能力。引氣量是為了提高混凝土的抗“浸一烘"循環(huán)破壞性能的主要參數(shù)。一般在混凝土砌塊中加入優(yōu)質(zhì)引氣型高效減水劑，保證引氣量為4%，即可獲得大量均勻分布的小氣泡，顯著提高產(chǎn)品的抗性“浸一烘"循環(huán)破壞性能，同時(shí)，引入一定量的氣泡也可以降低水灰比，從而保證混凝土強(qiáng)度不降低或很少降低。
3）添加優(yōu)質(zhì)外加劑，以提高護(hù)坡塊混凝土的耐化學(xué)腐蝕性。在混凝土配合比設(shè)計(jì)過程中，適當(dāng)考慮用粉煤灰、礦渣粉等外加劑代替部分水泥，可有效利用低堿水化產(chǎn)品CI-和SO-減少這些有害離子的侵蝕和破壞作用。
4）采用性能良好的混凝土防水劑，提高護(hù)坡塊的抗?jié)B性，降低吸水率，從而提高其耐化學(xué)腐蝕性，延長使用壽命。對(duì)于護(hù)坡塊的適用防水劑，可選用主要密集型防水劑或表面涂層滲透結(jié)晶型防水劑。
5)對(duì)于特別嚴(yán)重的腐蝕性使用環(huán)境，應(yīng)根據(jù)研究結(jié)果涂抹保護(hù)層，并根據(jù)研究結(jié)果設(shè)計(jì)不同厚度的保護(hù)層。
